erp系統構架

　　當今互聯網思維。泛普軟件問題不要再去做一個大一統的系統了。我們要分拆一個大系統，做成一個個小系統。然后通過系統接口讓這些小系統相互通信。這樣來組成一個大系統，具體來說就是“分布式”、“服務化”的互聯網思維。讓系統在架構設計上就是一個先天支持高度可擴展的系統。

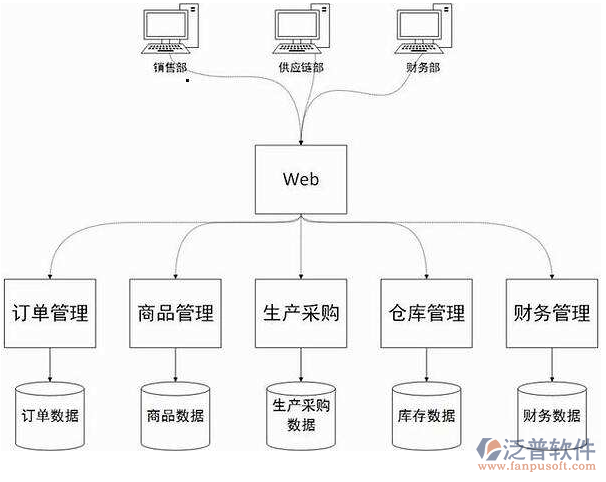

　　怎么做呢?具體來說就是要將訂單管理、商品管理、生產采購、倉庫管理、物流管理、財務管理拆分成一個個子系統。這些子系統可以單獨設計開發，對外暴露出各種其他子系統需求的數據接口即可。每個子系統都有單獨的數據庫。甚至這些子系統可以交由不同的團隊去開發和維護，使用不同的技術體系，使用不同的數據庫。而不是再像以前那樣，都集成在同一個大而全的系統中，一個大而全的數據庫。

　　對于新架構的系統他有什么優點呢?

　　首先，也是最重要的就是解決系統的性能問題。以往數據庫實例只有一個，沒法擴展出多個實例，以便在性能受限的情況下依靠增加數據庫實例來達到負載均衡。也許有人會說可以使用讀寫分離方案，但是因為ERP系統的特點，這個方案很多時候不現實。比如說操作庫存的時候，你不能從讀庫里讀庫存，然后在寫庫里寫入庫存。因為主從復制會有時效性，寫入的庫存并不能馬上寫入從庫。這樣的場景在ERP中也有多處。何況寫庫不能擴展，只能有一個。而新設計方案是寫庫是分離的，每個子系統有自己的數據庫。

　　其次，就是更新非常方便，各個子系統以后臺微服務的方式存在。前臺一個單獨的web項目，這個web項目調用后臺這些子系統的服務接口。這樣的設計，在某個業務子系統需要更新的時候，可以單獨更新。不用像以前那種單進程架構時，一個小更新需要整個系統重啟，導致用戶會話也丟失，用戶需要新登錄。而現在的這種設計就不會有這個問題。

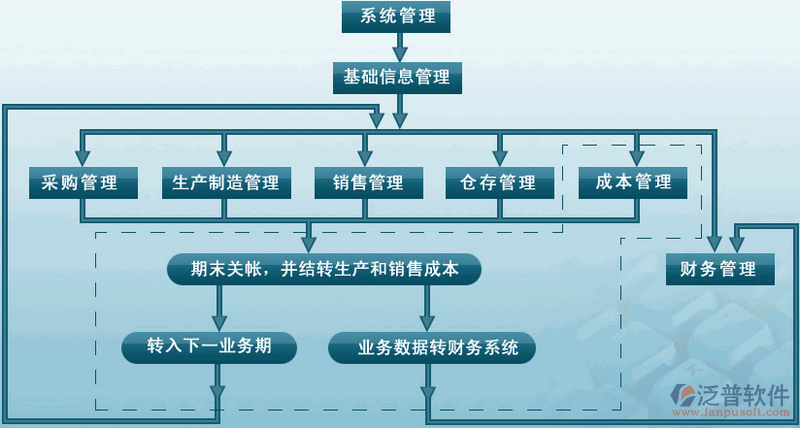

　　泛普erp系統整體架構設計

　　詳細設計

　　拆分應用層

　　拆分應用層，是踐行“微服務”架構的理念。將原來大而全的單進程架構按照業務模塊拆分成可獨立部署的應用程序，以此來達到平滑系統更新、升級、方便負載擴展的目的。具體來說，技術上可以使用restfull風格的接口，也可以使用像java中dubbo框架方式來簡化開發復雜度。ERPWeb端或其他移動端也是一個單獨的應用充當表現層。非常薄，只是簡單的接受參數，調取后臺其他各種微服務程序的接口獲取所需展示的數據。微服務充當業務邏輯層，每個微服務都是可獨立部署上線的程序，對外提供數據訪問接口。

　　微服務可以使用流行的各種RPC框架，比如dubbo，可以支持多種調用協議Http、TCP等，這些框架使得編碼比較容易，框架封裝底層數據通信細節，使得客戶端執行遠程方法如同執行本地方法一樣簡單。

　　dubbo微服務架構，還支持服務治理，負載均衡等功能。這樣不僅可以提高系統的可用性，還能動態提升系統應用層的性能。比如倉庫管理中入庫業務非常繁忙，占用非常多的CPU和內存資源，我們可以另外加一臺機器，單獨再部署一個倉庫管理服務上去。這樣使得整個系統，有兩個倉庫管理服務在同時工作，平衡負載。而這一切都是在服務注冊中心，比如Zookeeper下自動完成的。

　　微服務結構，天生很好的支持系統更新升級操作。比如財務模塊有個新需求需要上線，我們只需要替換財務模塊的服務重啟即可。這對已經登錄系統的用戶來說，沒有多少影響，不用重新登陸系統，其他模塊服務使用也不受影響。

　　拆分數據層

　　數據庫瓶頸是ERP系統的永久之傷。大量復雜的數據查詢表連接邏輯充斥著整個系統。數據庫垂直拆分成功的關鍵就是如何重新設計系統數據層各個模塊相互耦合的問題。能解決這個問題，永久之傷便可以解決了。

　　分布式事務

　　也許有人又又問了，ERP系統很多操作都要求事務性，你拆分系統后怎么實現事務性，保障數據一致性呢?

　　這個問題很好，也是我決定寫這篇文章前思考的最后一個問題。在微服務架構中，實現夸服務的事務并不容易，至少不像本地應用使用本地數據庫事務那樣方便，性能高效，數據一致性好。

　　也許你聽過分布式事務這個概念。有兩種情景，一種是一個應用中使用多個數據庫，為保障數據一致性，需要使用分布式事務。還有一種情況就是針對我們這個架構而言的。微服務環境下的分布式事務，具體來說打個比方。采購入庫這個操作設計在倉庫管理服務中。入庫后，需要更新采購子系統中的采購單中的入庫數量。這個過程要求數據一致性，也就是采購單入庫成功后寫入了庫存表中的數量，同時要更新采購單表中的入庫數量。我們不能直接在倉庫服務中去訪問采購服務中的數據庫，必須通過采購服務提供的服務接口才行。如果這樣，我們怎么能保證數據一致性呢?因為很有可能庫存表寫入成功，但調取采購服務寫入采購單數據時失敗了?？赡苁蔷W(wǎng)絡問題原因導致的，這樣數據就不一致了。

　　在分布式事務技術中，有實現最終一致性這么一說，意思就是只要我能保證兩邊數據最終實現了一致性就行，不一定要使用事務。這樣說來就有方案了。如倉庫子系統在處理采購入庫時需要增加入庫單數據和更新庫存數據等多個表。這多個表都在倉庫子系統中，我們可以使用一個本地事務來保證倉庫子系統中的表數據一致性。然后調用采購子系統更新采購單里的入庫數量。為了防止這個過程突然中斷導致調用失敗，我們考慮增加一個消息隊列中間件如ActiveMQ。如果接口返回失敗我們就往MQ里寫入這個處理請求，等到采購子系統恢復正常后，MQ通知采購子系統處理這個更新操作。由于消息消費掉以后不會再有通知了，采購子系統處理過程中發生異常導致更新失敗，需要將問題寫入本地的日志庫，以便通知管理員做后續補償處理。就這樣通過各種辦法來達到數據的最終一致性即可。雖然聽上去有點坑，但這就是解決方案。沒有其他更好的了。或者更新失敗后重新調用倉庫子系統回滾入庫單和庫存數據，達到最終一致性!
