竣工圖測繪階段的內容和要求

申請免費試用、咨詢電話：400-8352-114

 　　建筑信息竣工測繪圖是與建筑工程管理和規劃相關的重要工作，建設工程竣工規劃驗收測量,是建設工程規劃驗收的必備工作，為建設工程規劃驗收管理工作提供客觀、準確的資料,作為依法管理的技術依據。

　　一、竣工圖測繪的流程

　　竣工測量是工程竣工驗收的重要手段，為竣工驗收提供基礎數據支持，與一般測繪有很大不同。


　　1、收集資料

　　收集的資料包括數據資料與圖件資料，圖件資料包括開發項目實施區域最新1:10000土地利用現狀圖、施工設計圖、設計變更圖及其文件、施工原始記錄、監理簽證資料和項目設計中使用的大比例尺現狀圖。數據資料主要指開發項目實施區域周圍控制點的成果數據和項目設計中使用的大比例尺現狀圖的電子數據。

　　2、實地勘測

　　竣工圖測繪實施前，測繪單位應當派測繪技術負責人對項目區域進行實地勘測，通過實地勘測，了解開發項目實際實施區域的位置、面積、主要項目和測量控制點的完整性。

　　3、控制測量

　　施測前應對控制點進行檢核后方可進行，如果已有的控制點數量或精度達不到竣工圖測繪要求,應重新聯測國家等級點布設測圖控制點。

　　4、竣工圖測繪

　　項目竣工圖的測繪主要是對項目實施的項目進行定位、量化和定性。竣工圖主要采用編制法和實測法的綜合技術，制圖方法是根據施工設計圖紙和設計變更文件結合監理現場簽證資料進行編制。

　　二、竣工圖測繪階段的主要工作要求

　　竣工總平面圖是工程建設后設計總平面圖實際情況的綜合反映，是工程驗收的重要依據，也是已建成工程改擴建的重要基礎技術資料。

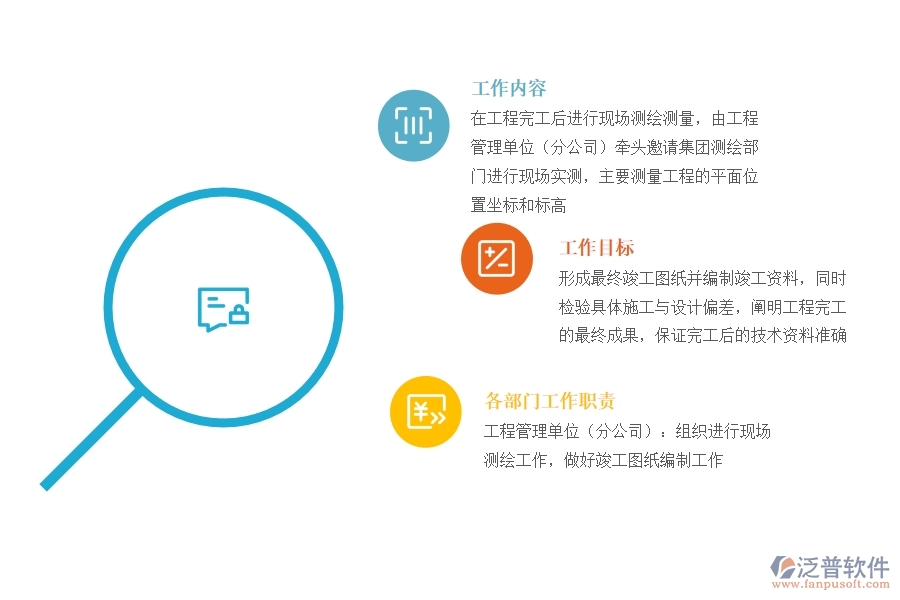

竣工 圖測繪階段.jpg

　　1、工作內容

　　在工程完工后進行現場測繪測量，由工程管理單位(分公司)牽頭邀請集團測繪部門進行現場實測，主要測量工程的平面位置坐標和標高。測繪后需與設計圖紙進行對比，標注出與設計圖變化處。

　　2、工作目標

　　形成最終竣工圖紙并編制竣工資料，同時檢驗具體施工與設計偏差，闡明工程完工的最終成果，保證完工后的技術資料準確。為未來工程可能存在的改擴建時提供依據。

　　3、各部門工作職責

　　工程管理單位(分公司)：組織進行現場測繪工作，做好竣工圖紙編制工作。

　　竣工圖是開發項目實施后地形、地貌和特征的真實反映，是項目竣工驗收的重要圖件資料，也是工程量統計的主要依據之一?？⒐D的質量直接影響到工程量的統一和審核，為審計部門提供準確可靠的測繪成果是測繪單位的法定義務。
