   SOA(service oriented architecture面向服務的體系結構),是一種面世不久的軟件開發模式。與傳統的軟件開發模式相比,SOA可以更加輕松地整合現有的數據與業務,將各種業務處理流程與數據存儲以“服務”的形式發布到開放的標準平臺中供用戶進行訪問,這樣可以使企業從面向技術應用的解決方案的束縛中解放出來,從而輕松應對各種業務發展變化的需求。

  隨著我國信息產業的高速發展和企業業務需求的不斷深入,OA(Office Automation 辦公自動化)系統正在被用來處理日益復雜的業務數據和管理流程,這對辦公自動化系統的工作流控制能力和數據交互能力提出了更高的要求。基于SOA對現存的各種辦公應用系統繼續集成,開發開放性的協同企業移動辦公管理平臺,并實現使用移動終端進行平臺服務的訪問,對企業信息化辦公效率的提高有著積極的意義。

  2.1 ESB技術

  SOA是通過ESB(企業服務總線)技術來構建核心中間層架構,ESB提供標準適配器和接口用于實現服務的交互與集成管理,這是一種開放性的標準消息機制,可以滿足各種企業環境下的系統集成需求。主流的ESB產品有IBM的WebSphere ESB、EBA的AquaLogic Service Bus和開源的CXF服務總線。CXF向開發者提供了一套創建SOA服務的基礎框架,允許開放人員按照自己喜歡的編程模式,利用Apache CXF提供的簡單易用工具,創建適合SOA環境的任何Web服務,包括SOAP/HTTP服務及REST/HTTP

  服務,而且是完全免費的,所以本項目選擇使用CXF來進行Web服務的搭建、部署與調用。

  2.2 Web Services 核心技術

  根據W3C組織的定義,Web Services是一種被設計為支持跨網絡不同機器進行交互的軟件系統,通常定義為一組模塊化的API,允許通過Web方式來進行遠程系統服務的調用或者執行。Web Services是目前最適合SOA架構的實現技術。

  Web Services體系架構主要基于服務提供者、服務請求者、服務中介者三個角色與發布、發現、綁定三個動作構建的

  Web Services框架的核心技主要包括WSDL、UDDI和SOAP。WSDL提供了基于XML語言的Web服務自描述說明和訪問調用細節;UDDI是一個基于XML語言的跨平臺Web服務注冊中心的實現規范,是Web Services的核心技術標準之一;SOAP是一種基于XML語言的簡單對象訪問協議,通過SOAP可以使用XML文檔來傳遞方法參數,實現Web Services的訪問調用。


  3 系統設計

  3.1 系統功能模塊設計

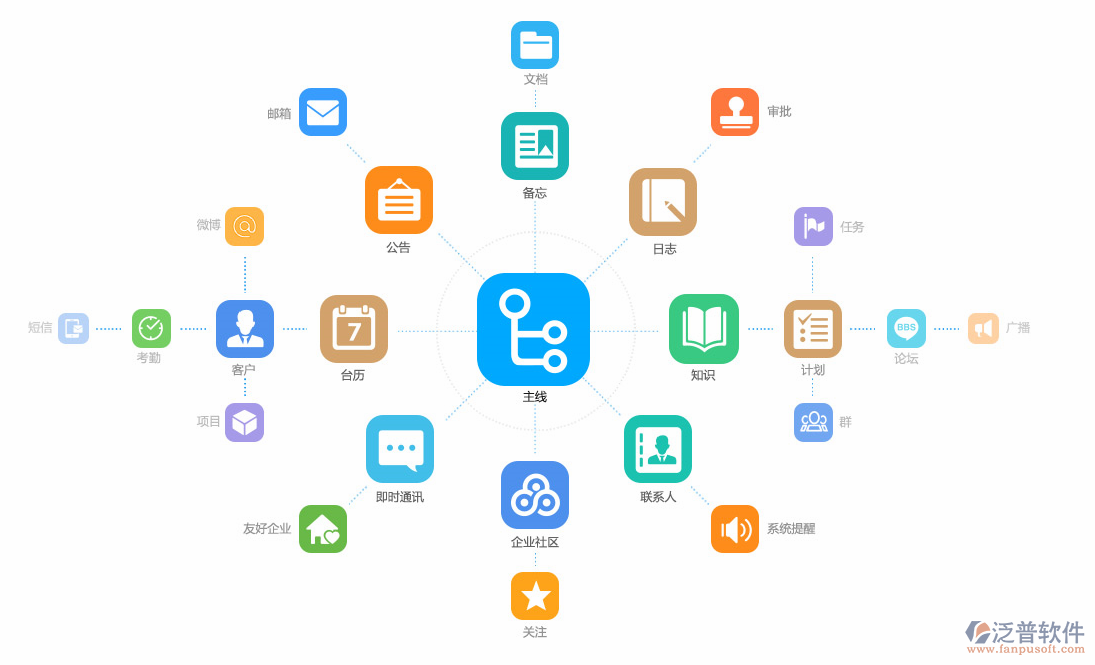

  根據OA系統的各項功能需求的來劃分,可將系統簡單的分成“個人辦公”、“公文管理”、“工作流轉管理”和“輔助管理”四大功能模塊。

  3.2 系統總體架構設計

  系統總體框架如所示,系統架構設計為五層模型,從下到上分別為數據層、適配器層、服務層、業務流程層與表示層。

  高效的自動化辦公系統離不開大量的數據,本系統的數據主要來自于兩類,一類是來自企業原有的信息化應用系統,另外一類是來自企業的外部,如合作單位的文檔數據等。這些數據的來源、類型比較復雜,有可能來自于數據庫,也有可能是文件類型的數據(如Excel、PDF、XML數據等),甚至可能是消息類型的數據(JMS),所以在設計系統的數據層的時候要充分考慮到如何處理數據的異構性,本系統的數據采取統一的XML格式來描述各種異構數據,以便于數據的發布、交換與共享。

  SDO是目前流行的數據編程模型,利用SDO提供的數據中介服務(DMS),在適配層中應用程序可以使用一組API來訪問和操作各種異構的數據源,這樣做的好處是可以有效屏蔽低層異構數據源的技術細節。

  在服務層中,將系統的各種業務功能采用SCA標準封裝成一系列不同粒度的Web服務,并通過預定義的接口將這些Web服務進行有效組織,這樣做的好處是可以使客戶端能以統一的方式調用這些Web服務。封裝服務完畢后,通過ESB服務總線對服務進行集成與統一管理。

  在業務流程層中,通過組合排列服務層中封裝好的各種Web服務,構建出各種業務流程,實現符合系統需求的業務功能。

  表示層的主要功能是為各種終端提供統一的接口來訪問系統界面??紤]到系統要求在分布式的異構環境下進行工作,而且表示層上顯示的業務數據可能來自于不同的數據源,表示層采用Portal體系結構而不是傳統的B/S架構來進行設計。

  4 系統實現

  4.1 系統服務設計與實現

  根據上述的功能模塊設計,將各個功能模塊劃分成不同的 Web 服務,為各功能模塊對應的Web服務和Web方法。

  以DocumentManageService為例說明服務的設計:DocumentManageService服務對應公文管理模塊,可以通過對應Web服務下的Web方法來實現對接收到或已發送的公文進行如查詢、排序、修改、群發等操作。

  4.2 系統服務組合與調用

  Web服務的設計應該盡可能保持獨立性與原子性,以便于不同的Web服務組合起來表示復雜的業務邏輯。例如要實現員工請假這一業務邏輯,就分別需要調用OtherManageService服務中的請假方法AskForLeave()、IndividualOffice-

  -WorkService服務中的發送便簽方法SendNote()與WorkManageService服務中的工作審批方法WorkSign()。

  本系統Web服務的調用采取添加Web引用的形式來實現,這種方式與類成員方法的調用類似,在調用代碼中定義一個服務的實例后,就可以通過這個實例來調用該服務的方法。

  4.3 系統服務發布和管理

  考慮到企業OA系統的安全性與用戶群體的針對性,本系統通過建立私有的UDDI,將相應的權限賦予Web服務的請求者,實現對Web服務的注冊與管理。

  4.4 系統服務的訪問與調用

  因為本系統的客戶端程序主要是部署在移動終端設備上的,本節將以公文信息查詢業務流程為例,簡要說明如何訪問調用Web服務。

  首先,依據使用WSDL(Web服務描述語言)定義的公文信息查詢業務對應Web服務的契約文件,使用JDK6.0版本自帶的工具wsgen與wsimport生成本地代理類;接著,客戶端應用程序通過本地生成的代理類,獲取符合約定接口定義的對象;然后,通過該對象調用相應的

  Web服務方法來獲取相應的XML格式數據;最后使用SAX(simple API For XML)技術對數據進行解析后,顯示在移動終端的界面上,為程序運行效果示意圖。
