BIM技術在鋼結構施工中的應用要點

申請免費試用、咨詢電話：400-8352-114

 　　近年來國家對于基礎設施的建設力度越來越大，也取得了非常顯著的成果。在新的時代背景下，開展土木工程施工時，施工技術發揮非常重要的作用，直接關系到整個工程項目的質量和效率。目前在建設工程的過程中，對于鋼結構的應用程度越來越深，雖然鋼結構有很多優勢，但實際在應用的時候依然出現了一些問題亟待解決。尤其是在高層建筑中應用鋼結構技術時，需要從多個方面加強關注，最大程度的保障好工程建設安全和建造質量.

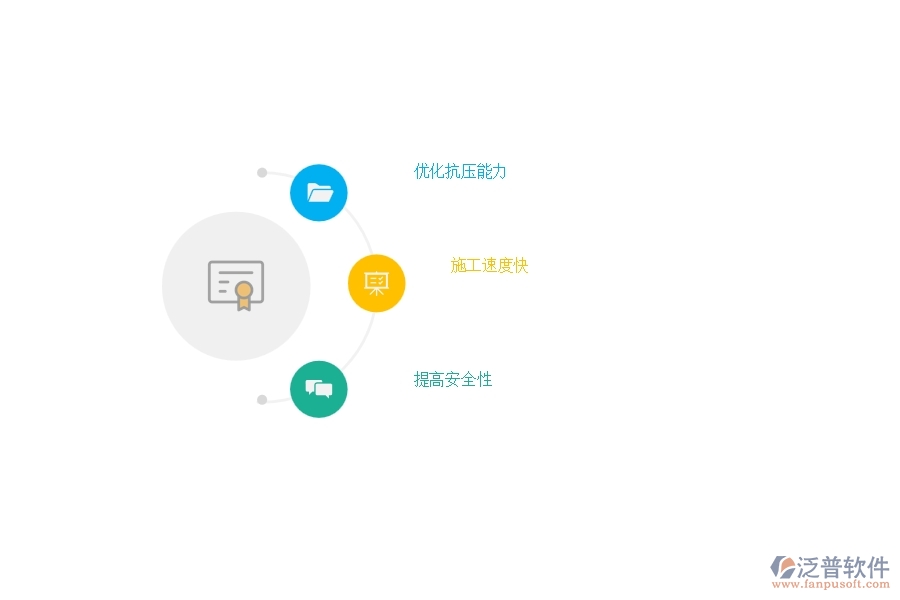

　　一、土木工程施工中鋼結構優勢

　　1、優化抗壓能力

　　土木工程鋼結構施工需要應用的鋼材型號較多，通過結合應用不同材料的優勢能夠?qū)⒄w結構力學性能改善。作為衡量鋼材質量的關鍵指標，鋼材的韌性越優越說明其能夠承受越高的外部沖擊形變，避免發生開裂、斷裂等問題。鋼結構的韌性較高，所以抗外界打擊能力和抗交變壓力的能力較強，可以優化抗壓性能。

　　2、施工速度快

　　在土木工程中應用鋼結構能夠顯著提升施工速度和施工效率。首先，鋼結構中許多構件需要集中在廠家提前預制生產，在確定其質量達標后方在施工現場組裝，這就大量減少了施工現場的工作內容，有效縮短施工時間。其次，在土木工程施工中往往需要交叉開展混凝土樓板和鋼結構施工技術，這樣能夠在外部裝修的同時安裝內部鋼結構，可以更加合理地配置資源，能夠提升施工的速率。

　　3、提高安全性

　　傳統的土木工程建設中需要應用大量的混凝土，混凝土結構容易出現裂縫等不良問題導致對整體工程的安全性產生威脅。而鋼結構技術的應用提高了土木工程的延性，能夠改變建筑物在抗震中的參數，加上鋼材本身具有較強的堅韌性和延展性，有效彌補了混凝土結構的不足。通常要根據原材料和結構特點合理設計延性，提高土木工程的穩定性，進而提高土木工程的質量。

　　二、BIM技術在鋼結構施工中的應用要點

　　鋼結構施工BIM應用體現在多個方面，應達到以下幾個方面的效果:模型信息共享、資源集約化管理、工程可視化管理等。

　　1、模型信息共享

　　通過將深化設計模型、工程進度、工程造價等信息的整合，形成BIM模型，實現鋼結構工程在設計、采購、制作、安裝業務上的信息共享和可視化管控。其中深化設計模型應包含零件信息、構件信息、結構信息及材料信息等內容。

　　2、資源集約化管理

　　鋼結構施工中的資源需求、材料庫存等信息，通過BIM模型的收集與歸納，按材質、類型等進行篩分、匯總，實現施工過程中的資源需求分析、訂單下達、資源接收、存量分析等集約化管理，并進-步實現施工資源的有效調度。

　　3、工程可視化管理

　　采用鋼結構BIM深化設計模型替代傳統圖紙，實現工程可視化管理，包括工程進度可視化管理和工程造價可視化管理等。在工程進度可視化管理方面，以深化設計模型為基礎，進行工程進度信息的導人與轉化;在工程造價可視化管理方面，以精細化的工程量清單為基礎，結合BIM模型更新工程施工的成本信息，進行工程造價可視化管理,實現方便快捷地查詢?cè)靸r(jià)信息。

　　三、土木工程項目的鋼結構施工技術

　　1、施工前的準備

　　首先，土木工程施工前需對施工場地進行詳細調研，掌握施工現場的地形地貌及附屬建筑等情況;其次，根據現場情況進行施工圖設計，做好施工材料采購、施工人員招聘等工作;再次，科學組織施工，做好技術人員、施工監理人員的溝通和協調工作，施工人員要提前與工程設計人員進行充分溝通，完成工程技術交底并審核設計圖，制定可行性的工程實施方案;最后，準備必要的施工設備，特別是用于高層建筑施工的吊裝主機、自升式塔式起重機、爬升式起重機等。

　　2、預埋螺栓技術

　　在土木工程鋼結構施工中需要應用剛性柱腳螺栓牢固地連接柱腳和鋼筋混凝土。柱腳螺栓在第一節鋼柱安裝過程中發揮的主要作用是臨時標高、控制平面大小。工作人員在埋設柱腳螺栓過程中應當控制要基礎軸線和標高基準點，按照<2mm的標準控制軸線誤差，按照<5mm的標準控制標高偏差。此外，工作人員在預埋好螺栓之后需要檢查其質量。在埋設定位后進行第一次檢查，在澆筑混凝土之后需要第二次確認其位置是否發生偏差。如果發現埋設位置不合格那么需要重新埋設直到滿足工程要求。

　　3、吊裝技術的應用

　　在實際落實土木工程施工工作的過程中，機械是必不可少的一個重要組成部分，通過在施工過程中合理應用機械設備，能夠使施工過程中整體的經濟效益得到有效提升。而現實中在對鋼結構進行施工的過程中，最常用的一項技術就是吊裝設備，借助相應的吊裝設備，能夠?qū)崿F(xiàn)針對不同重量以及不同強度鋼結構的起重，使施工成本得到有效控制。但是在實際應用吊裝技術進行鋼結構安裝的過程中，一方面需要確保吊裝設備的使用符合相應的標準，另一方面要能夠滿足國家出臺的相關安全管理規定，在保證施工效率的基礎之上，做好針對施工安全事故的預防工作，進而確保能夠在規定的時間之內完成相應的施工工作。

　　4、塔吊施工技術的應用

　　在實際落實土木工程鋼結構施工工作的過程中，最常用的一種施工設備就是塔吊，借助塔吊設備進行施工能夠使施工效率得到有效提升，塔吊設備不僅能夠滿足施工中不同重量的調運需要，同時也能夠使施工周期得到有效保證，具有較高的實際應用價值，但是在實際施工過程中需要重點注意的一個問題是，現代城市建筑中，為了有效提升土地的利用率，超高建筑的數量正在逐漸增加，而在針對此類建筑進行施工的過程中，以往施工中常用的附著式塔吊已經很難滿足現階段的施工需要，針對高層建筑進行施工，需要盡量選擇內趴式塔吊，一方面能夠?qū)λ醯氖褂贸杀具M(jìn)行控制，另一方面能夠有效保證施工安全以及施工效益。

　　5、鋼結構的焊接

　　鋼結構焊接是重要的施工技術，焊接的技術水平將直接影響鋼結構工程的質量。目前國內城市的高層建筑普遍采用鋼結構施工工藝，鋼結構的焊接工作量不斷增多。影響焊接質量的因素有三個，即施工人員、操作技術、焊接材料。我國規定焊接標準差應小于9mm，超出該限定值將直接影響鋼結構的焊接質量。因此，項目管理人員應重視提升焊接施工人員的技術水平，要求從業人員應具備專業的工作資質，確保焊接施工人員操作的科學性和規范性，選擇質量優良的焊條，避免施工中鋼結構發生變形，使高層建筑的結構具有較高的穩定性和安全性。

　　綜上所述，由于鋼結構自身性能的優越性，使其在建筑行業中的應用越來越廣泛。在土木工程施工中應用鋼結構施工技術，能夠有效提升工程整體的穩定性、安全性，還能夠節約成本，提高施工企業的經濟效益，為建筑行業健康發展創造新的契機。在具體實施過程中，必須落實相關的管理工作，不僅需要對鋼結構的原材料質量進行嚴格控制，還需要建立完善的施工安全管理制度，強化焊接、下料等環節的質量控制，通過有效的施工監督，保證土木工程整體施工質量.
